返回中间材料中心

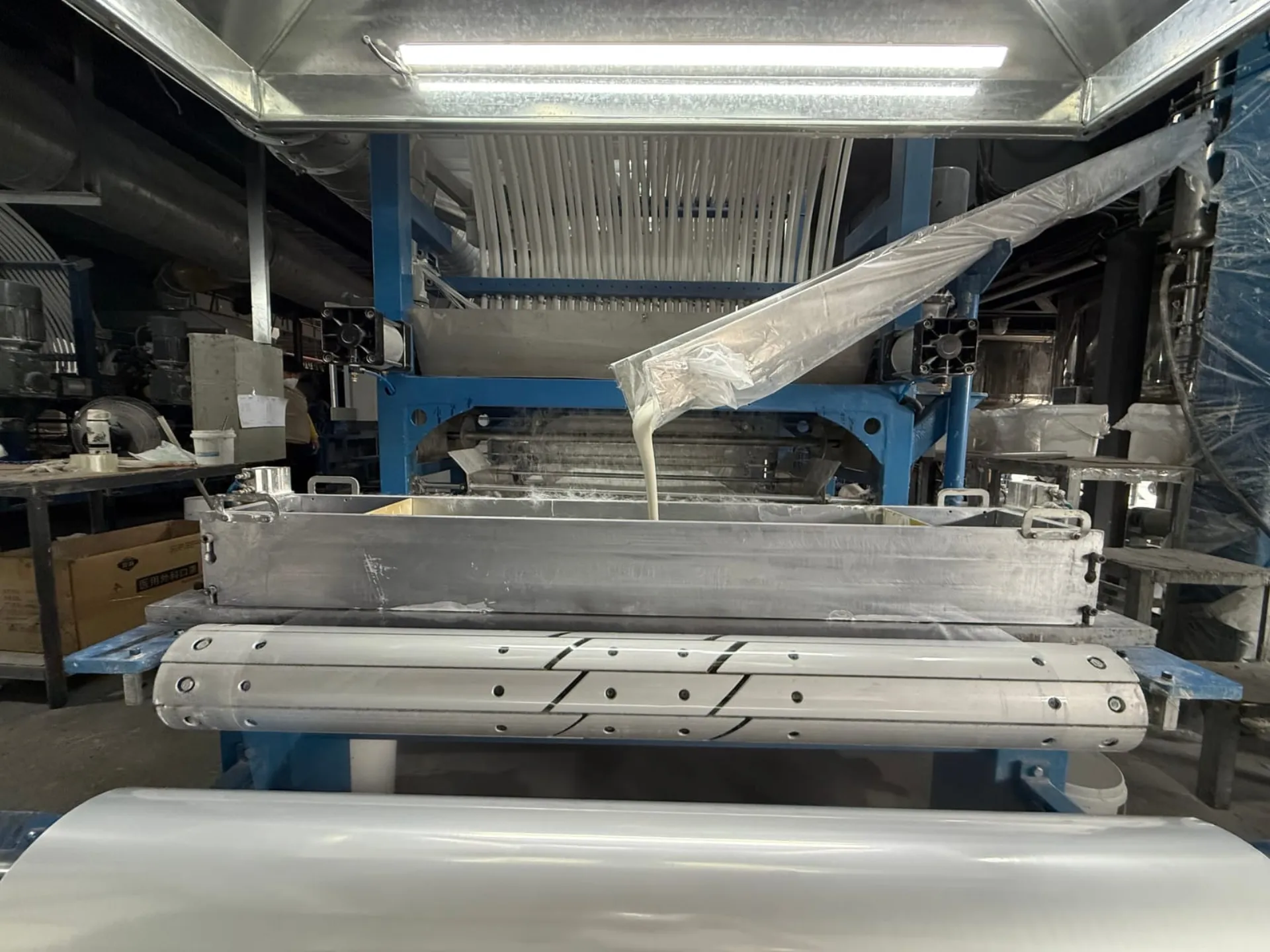

SMC PRODUCTION
SMC片材生产
阿丽塔拥有自主设计的 1.25m 宽幅全自动 SMC生产线，将自产高性能树脂与巨石、泰山等优质玻纤完美结合，为下游模压提供最稳定的预制片材。
全自动流水线
配方稳定可控
多层复合工艺
PRODUCTION WORKFLOW
SMC片材生产流程
从原料到成品，6道精密工序确保每一卷片材的稳定性
01

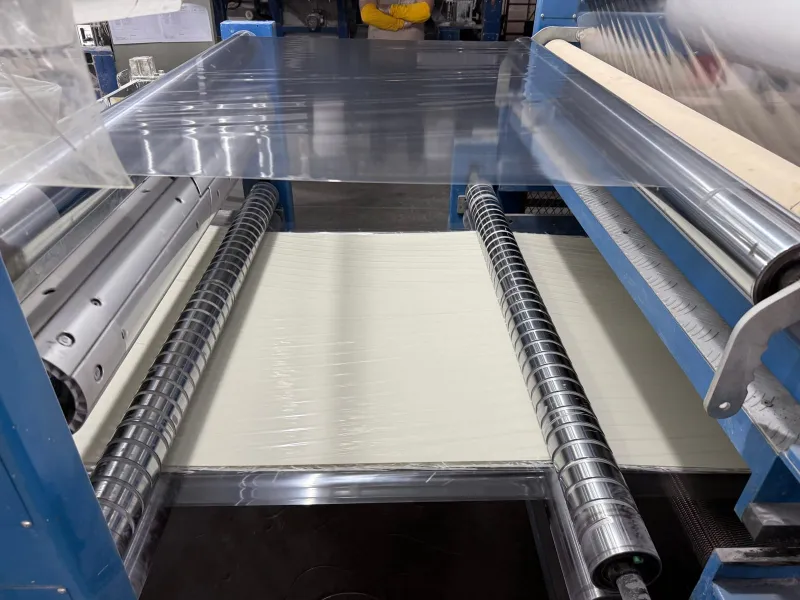

载膜铺设
高强度PE薄膜自动平铺，为后续树脂涂覆提供稳定载体
02

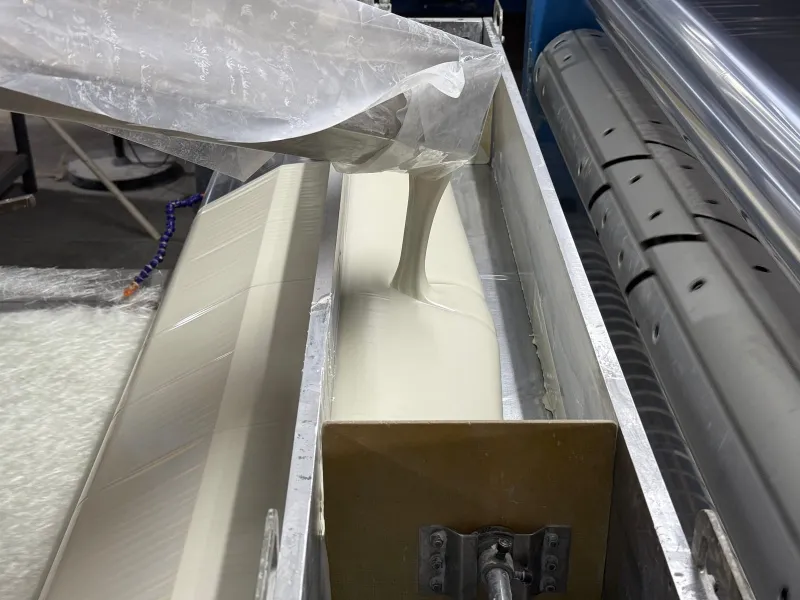

树脂涂覆
精密计量系统将树脂糊均匀涂敷，厚度控制在±0.05mm
03

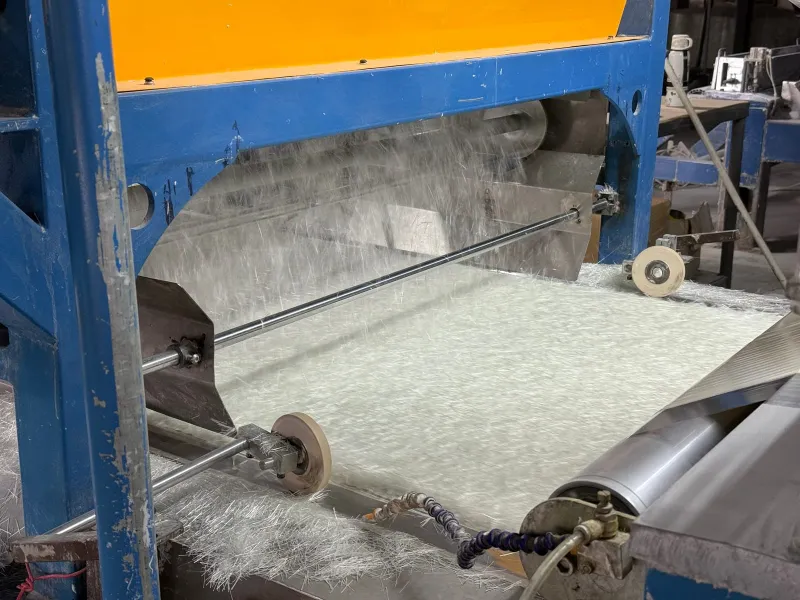

玻纤沉降
切断刀将玻纤切成25-50mm段并均匀沉降至树脂层
04

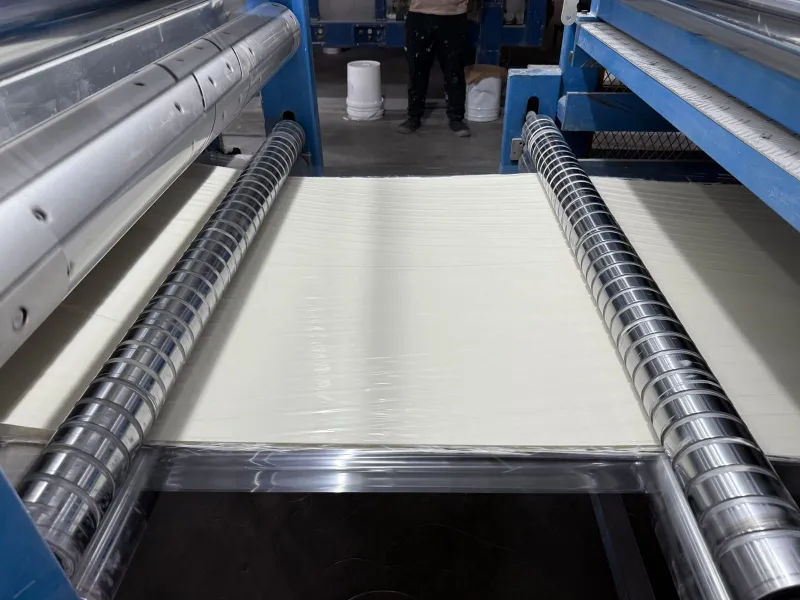

辊组浸润
多组浸润辊施加压力，强制树脂渗透至每根纤维
05

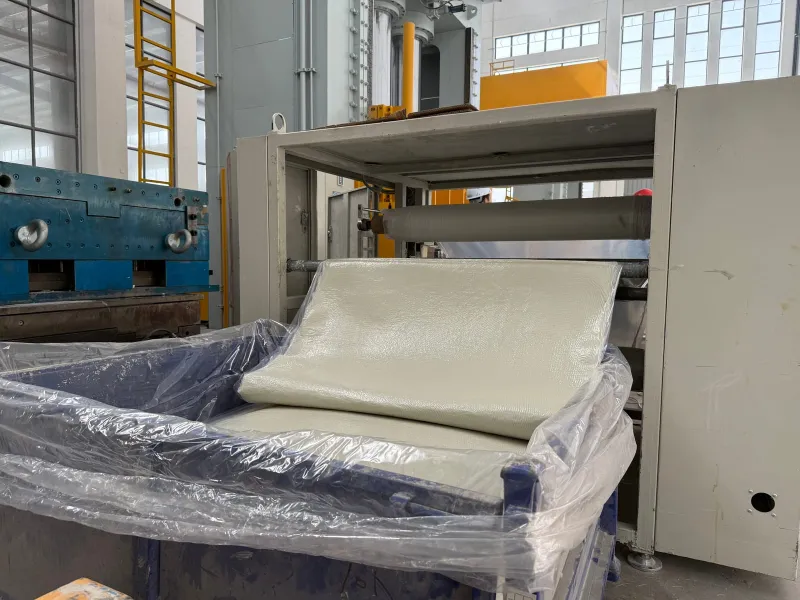

复合收卷
上下膜层与纤维复合，形成夹芯结构并自动收卷
06

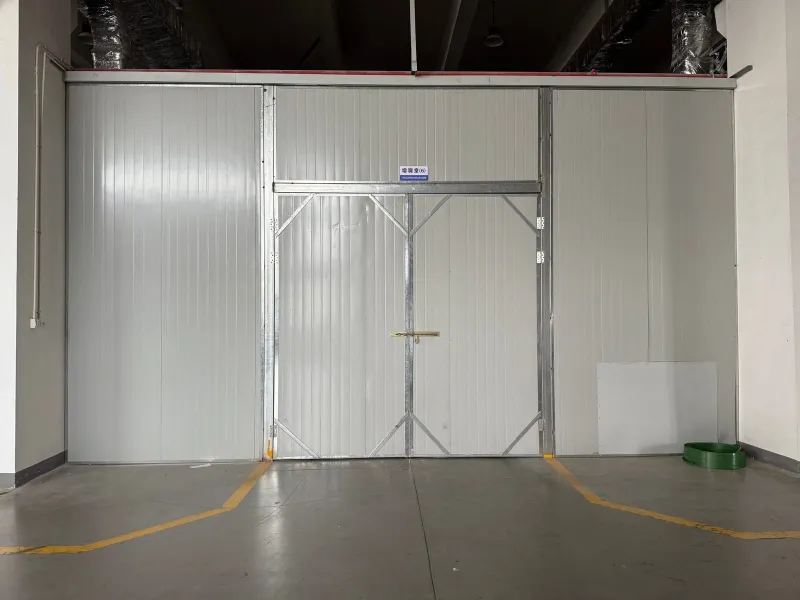

恒温养护
在增稠室进行48-72小时反应，达到最佳模压粘度

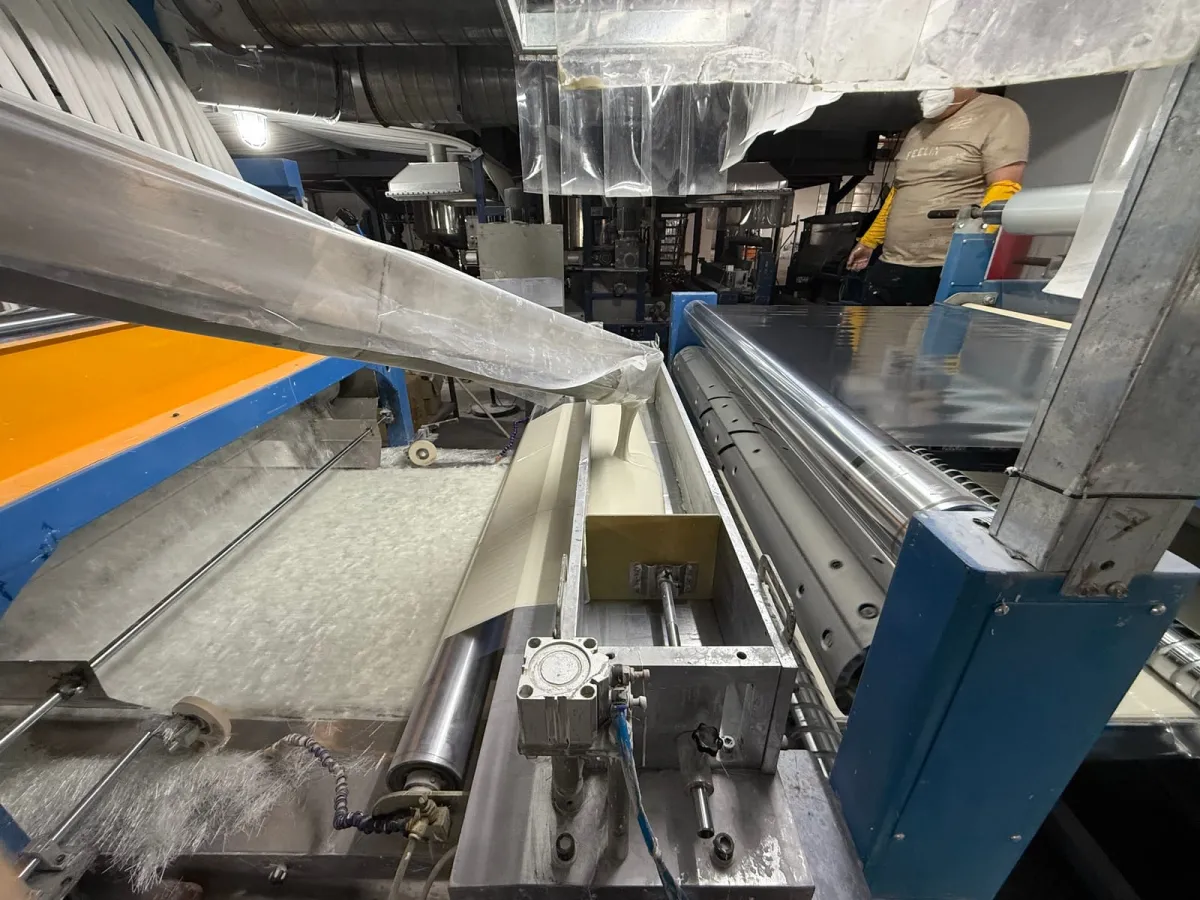

浸润与物理复合
SMC片材的核心在于"浸润"。阿丽塔生产线配置了多组渐进式浸润辊，通过对线压力的精密调节，强制树脂糊进入纤维单丝之间。
- 纤维含量精确: 电子称量系统实时监控纤维占比（25%-50%）。
- 无空气夹杂: 负压导流技术确保物理压紧过程中无气泡残留。
- 可定制化: 可选择连续毡增强或局部织物增强。
SPECIFICATION CATALOGUE
SMC型号全系列型录
点击切换类别，查看精准的物理化学参数及工业应用备注
卫浴类 SMC
专为整体卫浴、淋浴房底盘、浴缸、卫浴墙板等制品开发，低收缩、耐潮湿、表面质感佳。
MODELQ2080
应用场景 / 说明
适用于淋浴房底盘、卫浴墙板、浴缸基材，低收缩，表面质感好
物理性能
密度: 1.75-1.85 g/cm³
收缩率: ≤0.10 %
玻纤含量: 21±2 %
吸水率: ≤20 mg
力学性能
弯曲强度: ≥130 MPa
冲击强度: ≥40 KJ/m²
拉伸强度: ≥40 MPa
热变形温度: ≥200 ℃
MODELQ2080-1
应用场景 / 说明
适用于淋浴房底盘、卫浴墙板、浴缸基材，超低收缩（≤0.05%），尺寸精准
物理性能
密度: 1.75-1.85 g/cm³
收缩率: ≤0.05 %
玻纤含量: 21±2 %
吸水率: ≤20 mg
力学性能
弯曲强度: ≥130 MPa
冲击强度: ≥40 KJ/m²
拉伸强度: ≥40 MPa
热变形温度: ≥200 ℃
MODELQ2080-2
应用场景 / 说明
适用于各类SMC卫浴构件，V0阻燃，耐潮湿
V0
物理性能
密度: 1.75-1.85 g/cm³
收缩率: ≤0.12 %
玻纤含量: 21±2 %
吸水率: ≤20 mg
力学性能
弯曲强度: ≥130 MPa
冲击强度: ≥40 KJ/m²
拉伸强度: ≥40 MPa
热变形温度: ≥200 ℃
MODEL2040
应用场景 / 说明
适用于整体卫浴、卫浴结构件，耐高温，力学性能均衡
物理性能
密度: 1.75-1.85 g/cm³
收缩率: ≤0.12 %
玻纤含量: 23±2 %
吸水率: ≤20 mg
力学性能
弯曲强度: ≥135 MPa
冲击强度: ≥45 KJ/m²
拉伸强度: ≥50 MPa
热变形温度: ≥200 ℃
MODEL2040-1
应用场景 / 说明
适用于淋浴房底盘、浴缸、卫浴墙板等，V0阻燃，结构坚固耐用
V0
物理性能
密度: 1.75-1.85 g/cm³
收缩率: ≤0.12 %
玻纤含量: 23±2 %
吸水率: ≤20 mg
力学性能
弯曲强度: ≥135 MPa
冲击强度: ≥45 KJ/m²
拉伸强度: ≥50 MPa
热变形温度: ≥200 ℃
QUALITY CONTROL

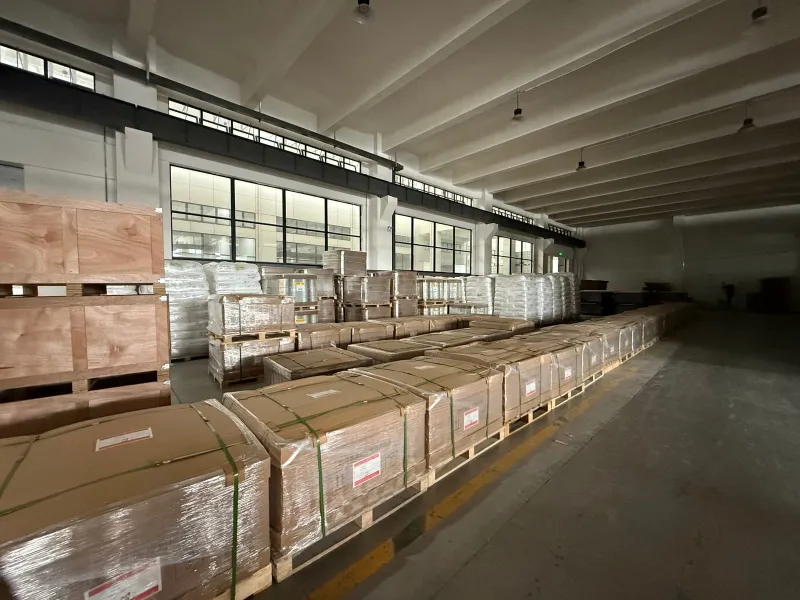

恒温仓储与养护

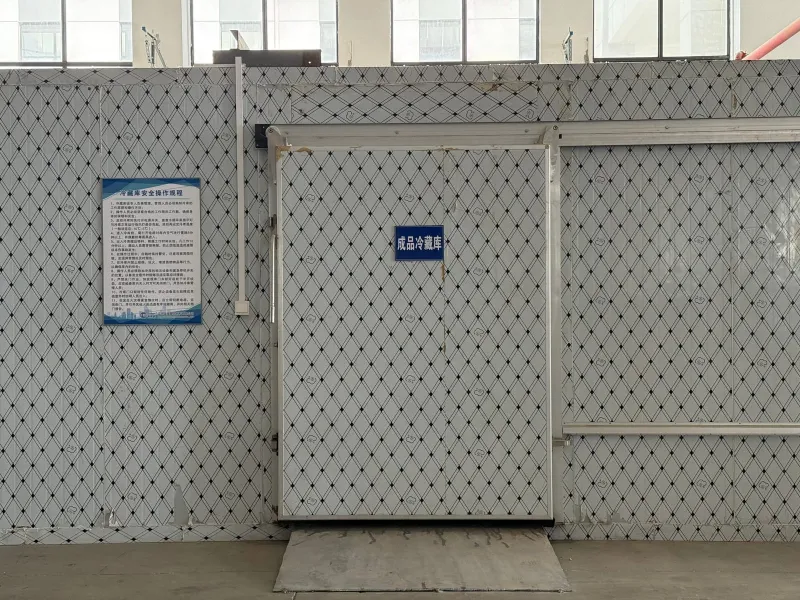

SMC是具有"活性"的半成品。我们配备了现代化的增稠室与成品冷藏库（15-20℃），确保片材进入模具前粘度处于最佳窗口期。
全程冷链
成品存储与运输建议维持在 25℃ 以下，避光保存。
保质期 3-6 个月
通过树脂体系优化，提供更长且更稳定的保存周期。
